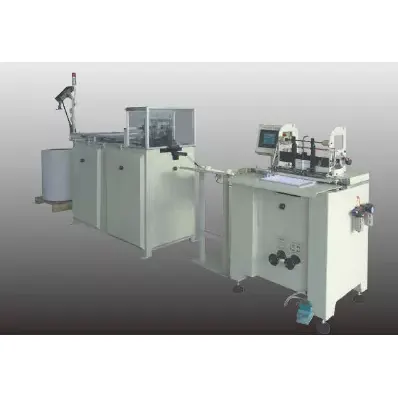

Машина для формования и обвязки проволоки с двойным кольцом широко используется для формования и переплета двойной проволоки с нейлоновым покрытием, оцинкованной проволоки и переплета для ноутбуков, тетрадей и календарей.
Машина для формования и обвязки проволоки с двойным кольцом применяется для проволоки с нейлоновым покрытием, луженой проволоки и оцинкованной проволоки. Высокое качество продукции и отсутствие повреждений в покрытом слое проволоки.
Рулоны разного размера с одинаковым шагом могут быть изготовлены путем замены формующей формы. Точный шаг, стандартная форма. Надежная работа, высокая универсальность.

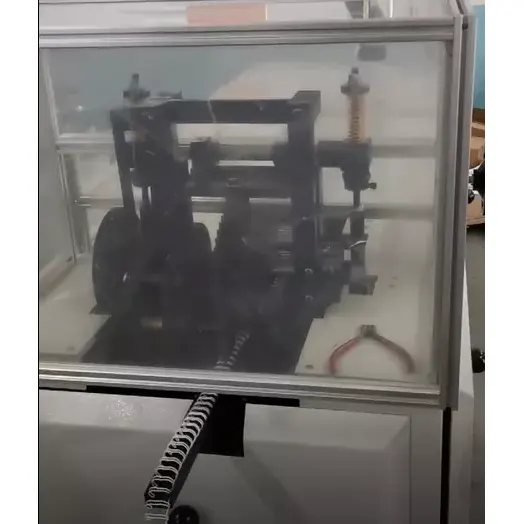

Проволока вытягивается из бочки или катушки и выпрямляющими роликами снимается скрутка, дальнейшие ролики распрямляют проволоку и подают ее на первую формующую станцию. Обмоточный крест и звездочка превращают проволоку в зигзагообразную линию. По конвейерному каналу зигзагообразная проволока поступает на вторую формовочную станцию, где производится предварительная округление вязки и формирование формы. Удлиненный транспортный канал позволяет поворачивать обвязку на 180°. Это важно для индивидуальной намотки обвязочных элементов. В конце счетчик считывает произведенное количество петель.

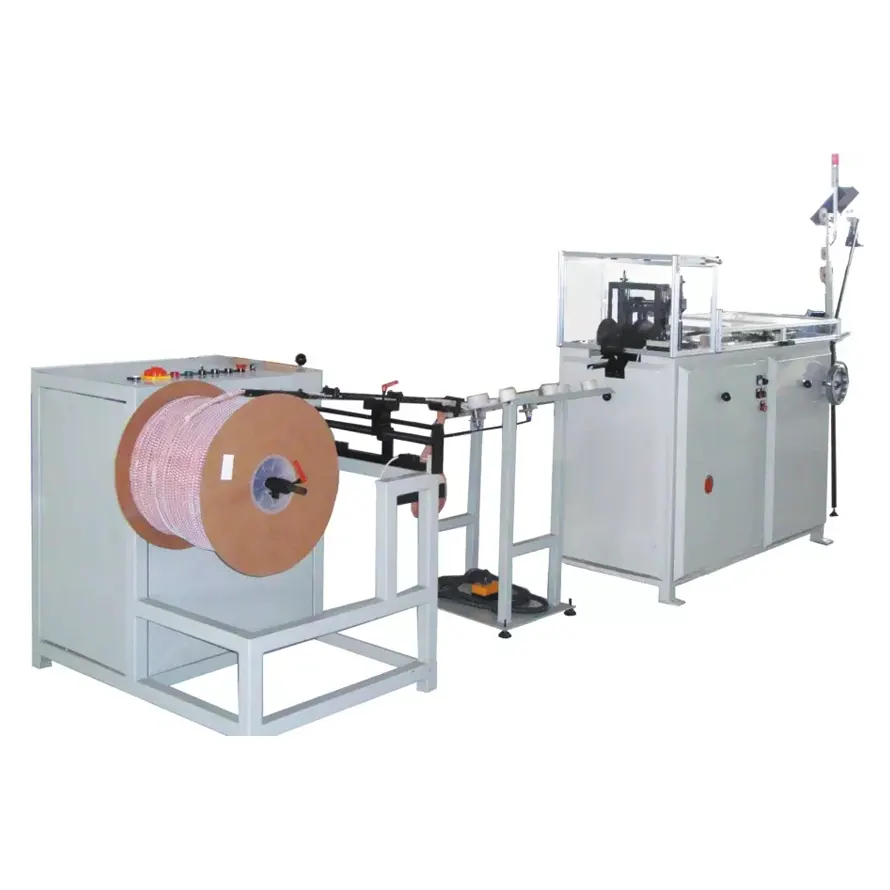

Имея одинаковый шаг и используя дополнительные детали, машина для формовки и обвязки проволоки с двойным кольцом может быть отрегулирована на разные диаметры в одном и том же диапазоне. Также можно наматывать предварительно сформированную проволоку на катушки специального изготовления. В этом случае намоточная машина напрямую связана с формовочной машиной. Одновременно наматывается бесконечная бумажная полоса для разделения проволочных переплетов.
Размер |
Подача |
Фон (мм) |
Луженая проволока (мм) |
Диаметр провода (мм) |
Толщина переплета (мм) |
BindingPage (страница) |
1/4 |
3:1 |
0.70 |
0.65 |
6.4
|
4.9 |
45 |
5/16 |
3:1 |
0.80
|
0.70
|
7.9 |
6.3 |
60 |
3/8 |
3:1 |
0.80
|
0.75 |
9.5 |
7.9 |
70 |
7/16 |
3:1 |
0.90
|
0.80 |
11.1
|
9.3
|
85 |
1/2 |
3:1 |
0.90
|
0.85 |
12.7 |
10.9 |
100 |
16 сентября |
2:1 |
1.00
|
0.90
|
14.3 |
12.2
|
120 |
5/8 |
2:1 |
1.10
|
1.00 |
15.9 |
3.4 |
130 |
3/4 |
2:1 |
1.20
|
1.10 |
19.1 |
16.6 |
160 |
7/8 |
2:1 |
1.20
|
1.20
|
22.2 |
19.7 |
190
|
1
|
2:1 |
1.25 |
1.20 |
25.4 |
22.9 |
225 |
11/4 |
2:1 |
1.50
|
1.45 |
31.8 |
27.8 |
270 |
Скорость |
|
350-550 циклов/мин |
Суммарная мощность |
Формовочная машина |
0,75 кВт |
Суммарная мощность |
Намоточная машина |
0,37 кВт |
Суммарная мощность |
Бумагорезательная машина |
0,25 кВт |
Измерение |
Формовочная машина |
2400*650x1700мм |
Измерение |
Намоточная машина |
1300*1000*1200мм |
Измерение |
Бумагорезательная машина |
600х500*1400мм |
